Pipa Besi
Standard
- SNI 0039:2013 MEDIUM : Untuk saluran air bersih,air baku,plumbing,hydrand (kecuali air minum)
- ASTM A53 : Untuk aplikasi mekanik dan bertekanan seperti untuk saluran uap,air,gas dan udara
- API SPEC 5L : Untuk gas,air dan minyak pada industri miinyak dan gas alam
- API SPEC 5CT : Untuk casing dan tubing pada aplikasi minyak dan gas bumi
- JIS G 3444 STK-400 : Untuk konstruksi umum,seperti sipil dan arsitektural,tiang/menara,scafolding,pancang dan struktur lainnya
Carbon Steel (Baja Karbon)
Baja diklasifikasikan menurut komposisi kimia yang terkandung di dalamnya. Pipa baja dan fitting merupakan paduan dari besi (Fe) dan karbon (C), dan mengandung karbon kurang dari 1,7%. Klasifikasi baja dalam tiga kelompok, yaitu: Carbon steel, low alloy steel dan high alloy steel.
Baja karbon terdiri dari besi, karbon kurang dari 1,7%, mangan kurang dari 1,65%, sejumlah silikon (Si), aluminium (Al), dan batas kontaminan seperti belerang (S), oksigen (O), nitrogen (N), dan tidak ada batas minimal yang ditentukan untuk elemen seperti Al, Cr, Co, Ni, Mo, Ni [ASM, ASTM A 941].
Baja karbon adalah bahan pipa yang paling umum dalam industri power plant, kimia, proses, hidrokarbon dan pipa industri. Spesifikasi pipa baja karbon umum digunakan dalam steam operation, air atau udara termasuk ASTM A106 dan ASTM A53. Baja karbon yang umum untuk apliaksi pipeline adalah pipa API 5L. Baja ringan adalah baja karbon dengan kandungan karbon kurang dari 0,30%. Baja karbon menengah memiliki 0,30% sampai 0,60% karbon. Baja karbon tinggi memiliki karbon diatas 0,6%.
Pipa Baja ERW

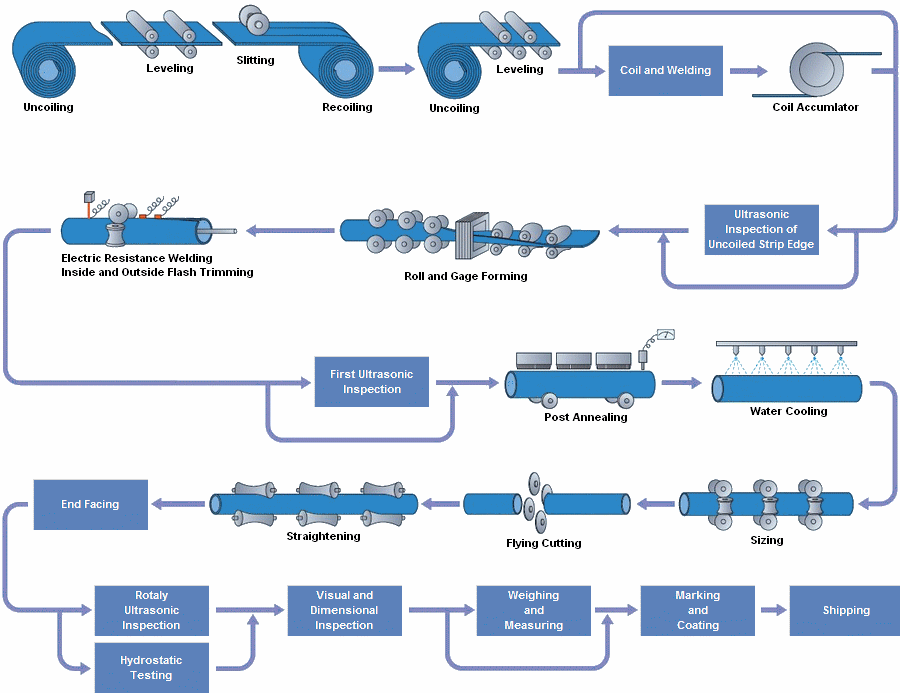

ERW adalah singkatan dari Electric Resistance Welded yang menunjukkan bagaimana pipa besi dibuat, yaitu dengan pengelasan listrik yang mengandalkan perbedaan ketahanan antara kedua permukaan logam. Ada 2 teknik pengelasan dalam ERW, yaitu pengelasan spot dan pengelasan seam (sambungan). Pipa yang dihasilkan dari proses ini termasuk ke dalam kategori pipa welded. Penggunaannya beragam mulai dari produksi mesin, tabung dekorasi arsitektur, hingga kebutuhan lainnya.
Pipa Baja Welded
Proses pembuatan pipa jenis ini melibatkan pelengkungan plat baja hingga ujung sisinya saling bertemu untuk kemudian dilakukan pengelasan pada sambungan ujungnya. Setelah itu residu pengelasannya dipotong dari dalam maupun dari luar, atau bisa juga area pengelasannya dikondisikan dengan panas tinggi untuk menyamarkan sambungan pengelasannya agar tidak terlalu terlihat. Pipa hasil pengelasan plat baja ini tersedia untuk ukuran diameter kecil, tidak seperti pipa seamless yang biasanya hanya tersedia pada ukuran besar saja dan harga pipa welded juga lebih murah jika dibandingkan dengan pipa besi seamless.
Sejak kemajuan pengolahan material di tahun 1970, pipa welded sudah mulai digunakan untuk menggantikan penggunaan pipa baja seamless pada proyek-proyek yang membutuhkan jalur instalasi pipa bertekanan tinggi karena teknik pengelasan dan manufaktur pipa yang lebih modern dapat menghasilkan pipa welded yang lebih berkualitas.
Alloy Steel (Baja Paduan)
Baja paduan adalah baja yang mengandung sejumlah elemen paduan,
seperti 0,3% kromium (Cr), nikel 0,3% (Ni), molibdenum 0,08% (Mo), dll
[ASTM A 941]. Baja paduan rendah adalah baja paduan yang mengandung kurang dari minimum persentase paduan yang didefinisikan.
Baja paduan umumnya dipakai dalam operasi temperatur tinggi dan tekanan tinggi seperti di pembangkit listrik, penukar panas dan tabung tungku, serta reaktor kimia. Contoh baja paduan rendah termasuk 0.5Cr-0.5Mo (ASTM A P2 335), LCR-0.5Mo (ASTM A 335 P12), 1.5Cr-0.5Mo (ASTM PLL 335), 2Cr-MOL (ASTM A 335 P3B), 2.25Cr-MOL (ASTM A 335 P22), 3Cr-MOL (ASTM A 335 P21). Baja paduan menengah mengandung antara 3% dan 10% Cr, seperti 4 sampai 9Cr – 0,5 untuk IMO (ASTM A 335 P5 ke P9).
Pipa Baja Seamless

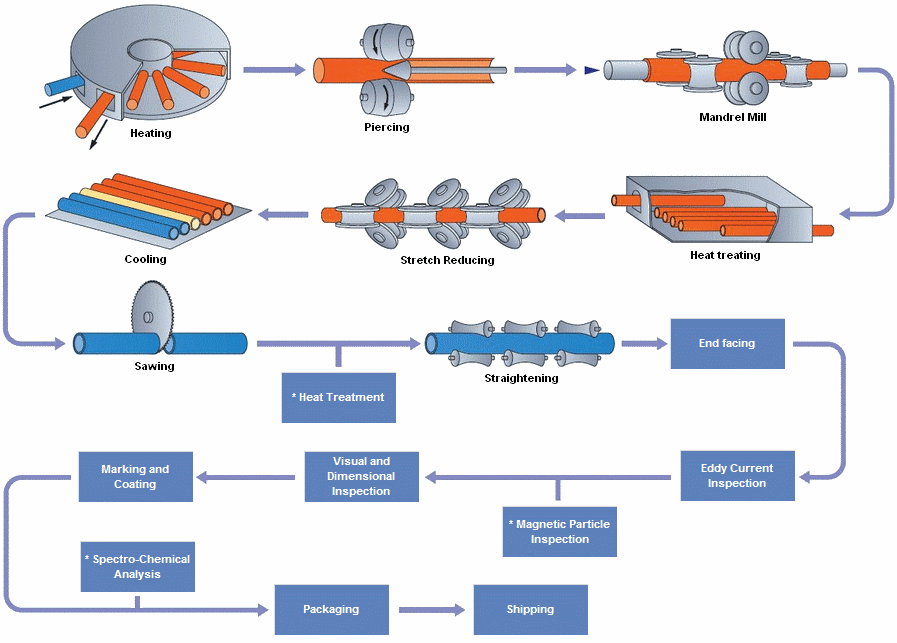

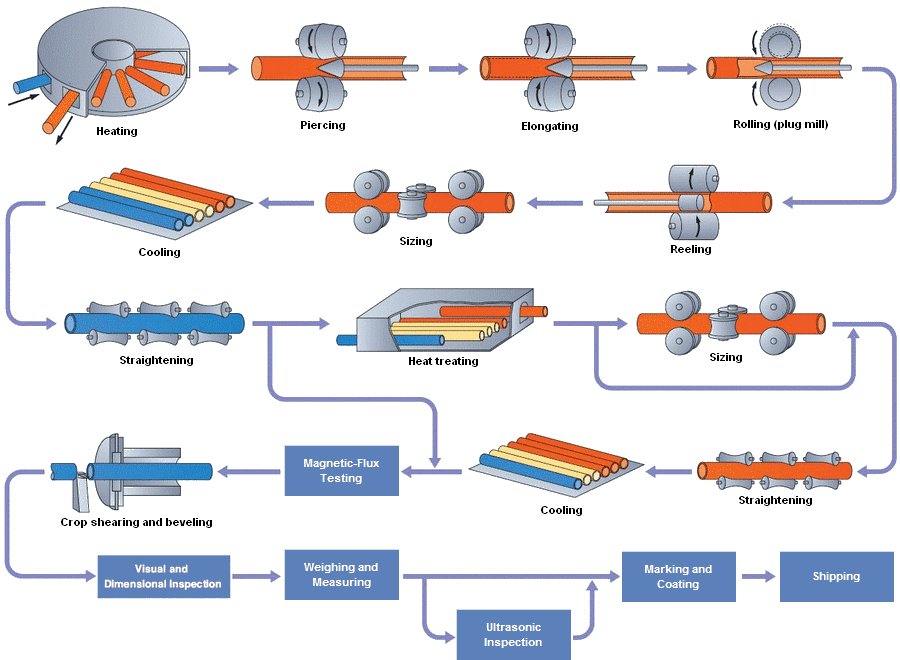

Dibentuk dengan menusuk batang besi silinder untuk menghasilkan lubang pada diameter dalam pipa. Dengan cara seamless, pipa yang dihasilkan cenderung dinilai lebih kuat terhadap tekanan. Biasanya pipa-pipa pada instalasi jalur air bertekanan sangat tinggi seperti pada fire hydrant menggunakan tipe pipa ini. Karena ketahanannya inilah dulu pipa besi seamless lebih populer dan konon ketersedian stoknya jauh melebihi pipa welded pada jaman dulu. Kekurangan pipa baja seamless dengan pipa besi welded adalah harga produksinya yang lebih mahal.
Pipa Besi Ductile
Dihasilkan dengan cara casting sentrifugal logam campuran panas. Cara ini cukup dikenal luas dan dipergunakan sejak lama untuk membentuk pipa.
| Diameter Dalam | Diameter Luar | Tebal | Berat | ||
| Inch | mm | Min. | Maks. | mm | kg/m |
| 1/2″ | 15 | 21,0 | 21,8 | 2,6 | 1,21 |
| 3/4″ | 20 | 26,5 | 27,3 | 2,6 | 1,56 |
| 1″ | 25 | 33,3 | 34,2 | 3,2 | 2,41 |
| 1-1/4″ | 32 | 42,0 | 42,9 | 3,2 | 3,10 |
| 1-1/2″ | 40 | 47,9 | 48,8 | 3,2 | 3,56 |
| 2″ | 50 | 59,7 | 60,8 | 3,6 | 5,03 |
| 2-1/2″ | 65 | 75,3 | 76,6 | 3,6 | 6,42 |
| 3″ | 80 | 88,0 | 89,5 | 4,0 | 8,36 |
| 4″ | 100 | 113,1 | 115,0 | 4,5 | 12,2 |
| 5″ | 125 | 138,5 | 140,8 | 5,0 | 16,6 |
| 6″ | 150 | 163,9 | 166,5 | 5,0 | 19,8 |
| 8″ | 200 | 216,9 | 221,3 | 6,4 | 33,32 |
| 10″ | 250 | 270,3 | 275,7 | 6,4 | 41,75 |
| 12″ | 300 | 320,6 | 327,0 | 6,4 | 49,71 |
| 14″ | 350 | 352,0 | 359,2 | 6,4 | 54,69 |
| 16″ | 400 | 402,3 | 410,5 | 6,4 | 62,64 |
| 18″ | 450 | 452,4 | 461,6 | 9,5 | 105,10 |
| 20″ | 500 | 502,9 | 513,1 | 9,5 | 117,02 |
| 24″ | 600 | 603,9 | 616,1 | 9,5 | 140,88 |
